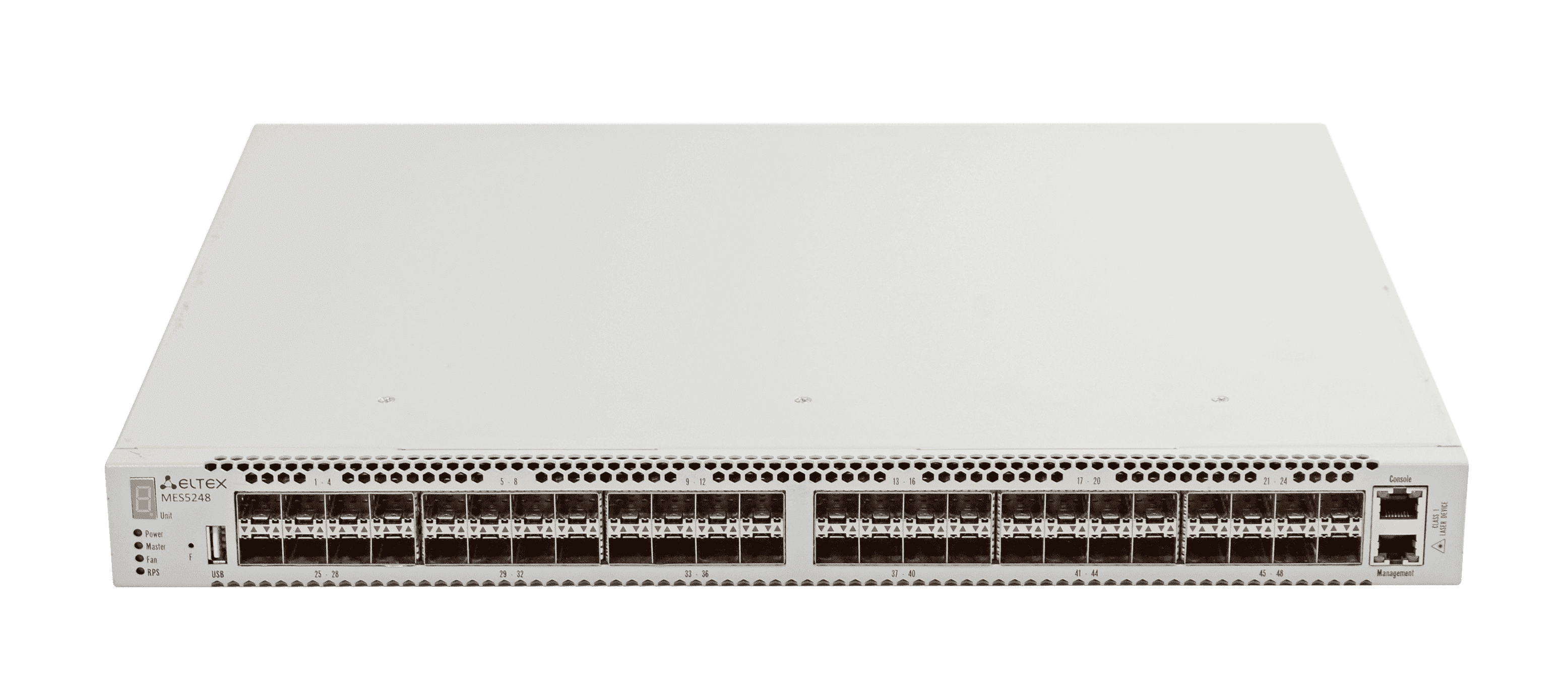

Коммутатор агрегации 10G MES5248
Управляемый коммутатор агрегации;
48 портов 10G Base-X (SFP+)/1000 Base-X (SFP)
48 портов 10G Base-X (SFP+)/1000 Base-X (SFP)
Ключевые особенности
- Производительность до 960 Гбит/с
- Неблокируемая коммутационная матрица
- 48 портов 10G
- Коммутатор уровня L2+
- Front-to-Back вентиляция
- Стекирование до 8 устройств
- Резервирование источников питания
- Дублированная система вентиляции
Высокопроизводительные устройства MES5248, оснащенные интерфейсами 10GBASE-X, предназначены для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Порты устройства поддерживают работу на скоростях 10 Гбит/с (SFP+) или 1 Гбит/с (1000BASE-X и 1000BASE-T SFP), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных.
Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.
Интерфейсы
1 Не поддерживается в текущей версии ПО
- 48 x 10G Base-X (SFP+)/48 x 1000Base-X (SFP)/1000Base-T(SFP-T)
- Консольный порт RS-232
Функции интерфейсов
Функции при работе с МAC-адресами
Функции L2
Функции L3
Функции обеспечения безопасности
- Работа с модулями SFP+, SFP
- Работа с кабелем Copper Direct Attach
- Автоматическая установка режима интерфейса 1 Гбит/с - 10 Гбит/с
- Поддержка сверхдлинных кадров (Jumbo frames)
- Защита от блокировки очереди (HOL)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (Port Mirroring)
- Защита от широковещательного «шторма»
- Таблица MAC-адресов 32K
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC MulticastSupport)
- Регулируемое время хранения MAC-адресов
- Статические MAC-адреса (Static MAC Entries)
- IEEE802.1w Rapid Spanning Tree
- IEEE802.1s MultipleSpanningTree, до 128 экземпляров
- STP Root Guard
- Фильтрация BPDU
- Обнаружение петель Loopback Detection
- IEEE802.3ad LinkAggregation/LACP (до 8 портов на группу, до 32 групп)
- IEEE802.1AB Link Layer Discovery Protocol
- Поддержка VLAN, до 4K в соответствии с 802.1Q
- VLAN на базе портов (Port-based VLANs)
- Поддержка двойного тегирования 802.1Q (QinQ)
- Selective QinQ
- Изоляция портов (Protected ports)
- Private VLAN Edge
- Динамические VLAN (GVRP)
- Поддержка IGMP v1,v2,v3 / MLD v1,v2 Snooping
- Поддержка Ring Protection
- EAPS (RFC3619)
- ERPS (G.8032v2)
- 16K маршрутов IPv4
- 4K маршрутов IPv6
- Статические IP-маршруты
- Address Resolution Protocol (ARP)
- до 8K ARP-записей
- Списки доступа L2/3/4 ACL– до 3K
- Поддержка протокола OSPF
- Поддержка протокола VRRP
- Equal Cost Multipath Routing (ECMP) до 32 маршрутов1
- DHCP snooping
- DHCP Relay Intermediate Agent
- Опция 82 протокола DHCP
- Dynamic ARP Inspection (Protection)
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Защищенное управление (SSLv3, SSHv2)
- Проверка подлинности основе 802.1x
L2 Multicast
AAA
Основные функции качества обслуживания (QoS)
Функции Data Center Bridging (DCB)
- до 2К многоадресных групп
- IGMP Snooping
- IGMP Querier
- Управление доступом на основе порта (Port-based ACL)
- Управление доступом на основе MAC-адресов (MAC-based ACL)
- Управление доступом на основе хоста (IP-based ACL)
- Динамическое назначение VLAN
- Гостевой VLAN
- 8 приоритетных очередей на порт
- Поддержка приоритетов уровня L2 (802.1p Class of Service)
- Поддержка приоритетов уровня L3 (DSCP)
- Режимы обслуживания очередей
- Strict Priority (SP)
- Weighted Round Robin (WRR)
- SP + WRR
- CoS на основе
- Порта коммутатора
- VLAN ID
- MAC-адрес
- IPv4/v6-адреса
- Типа протокола
- Класса трафика IPv6
- Метки потока IPv6
- Номера порта TCP/UDP
- Поддержка следующих действий для потоков
- Назначение приоритета 802.1p
- Назначение TOS/DSCP
- Статистика потока
- Управление полосой пропускания (Rate Limiting/Shaping)
- На основе портов (Port-based)
- На основе потока (Flow-based)
- IEEE 802.1Qau Congestion Notification (QCN)
- IEEE 802.1Qaz Enhanced Transmission Selection (ETS)
- IEEE 802.1Qbb Priority-Based Flow Control (PFC)
- Ускоренная маршрутизация (Cut-through switching)
Основные функции управления
Функции мониторинга
Технические характеристики
- Консоль RS-232
- Загрузка и выгрузка конфигурации и ПО по TFTP, FTP (сервер)
- Поддержка протокола SNMP v2, v3
- Интерфейс командной строки (CLI)
- Syslog
- SNTP (Simple Network Time Protocol)
- Списки контроля доступа (Management ACL)
- Управление доступом на базе уровней привилегий
- Локальная аутентификация
- Аутентификация RADIUS/TACACS+
- Сервер SSH
- Сервер Telnet
- Сервер HTTP
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Диагностика утилизации CPU
- Мониторинг TCAM
- Диагностика оптических трансиверов (DDM)
- Мониторинг источников питания
- Мониторинг системы вентиляции
- Мониторинг температуры
- Питание:
- 220В AC, 50Гц
- 48В DC
- Максимальная потребляемая мощность – не более 300 Вт
- Рабочая температура окружающей среды – от -10° до +45° С
- Температура хранения – от -40° до +70° С
- Рабочая влажность – не более 80%
- Вентиляция – 2 вентиляционных модуля
- Размеры – 430x44x400мм, исполнение 19'’, типоразмер 1U
