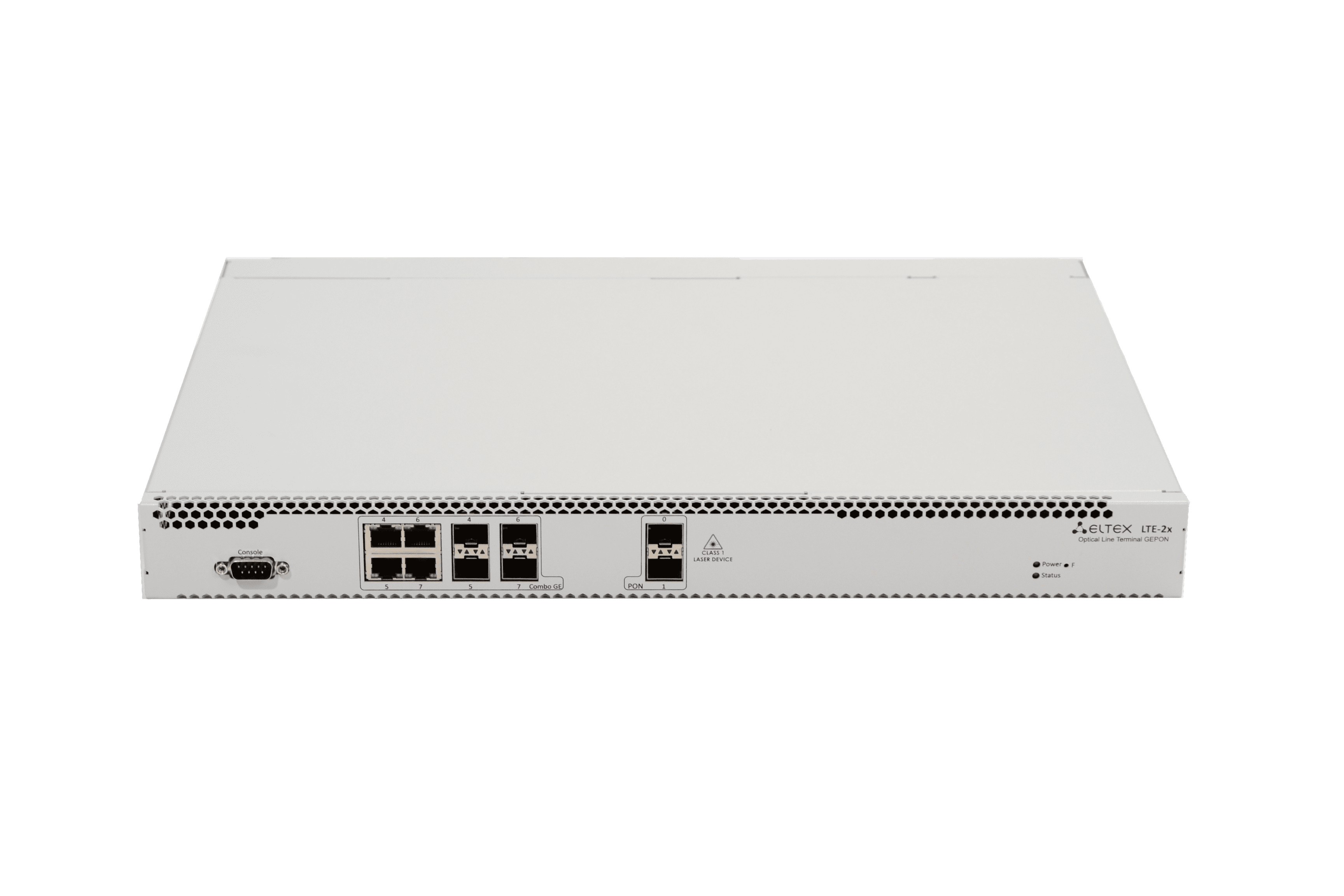

Станционный терминал Turbo GEPON OLT LTE-2X

2 порта PON,
до 256 ONT

Ключевые преимущества

2 порта PON, исполнение 1U
Идеальное решение для небольшого поселка или многоквартирного дома
Удаленное управление посредством CLI, SNMP
OLT обеспечивает возможность предоставления услуги кабельного телевидения совместно с передачей данных

Станционное оборудование OLT TurboGEPON предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON). Интерфейсы TurboGEPON служат для подключения оптической распределительной сети (PON). К каждому интерфейсу можно подключить до 128 абонентских оптических терминалов по одному волокну. Выход в транспортную сеть оператора реализуется посредством комбинированных Gigabit uplink интерфейсов.

Применение OLT LTE-2X, позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», обеспечивающие высокие требования безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу до 128 абонентов.

Централизованная система управления

Единая система управления (EMS) для оборудования Eltex позволяет осуществлять:

поиск, добавление, настройку, мониторинг состояния OLT/ONT и других сетевых элементов
мониторинг основных параметров устройств, электропитания
мониторинг статистики по физическим и логическим интерфейсам
управление абонентскими портами: конфигурации, профили
управление системой массового автоматического обновления ПО абонентских PON устройств
построение графиков динамики различных статистических параметров в режиме онлайн
отображение в графическом виде состояния физических портов

Сбор статистики:

централизованный сбор, хранение и обработка журналов работы, событий, аварий
система сбора и хранения аварийных сообщений
система быстрого поиска абонентских устройств
информация по количеству активных абонентов PON сети
мониторинг состояния и статистика по сервисам Internet, VoIP, IPTV
статистика активности абонентов PON
централизованный сбор сообщений от устройств по Syslog
система логирования всех действий пользователей в рамках системы

Сетевые интерфейсы

Uplink

4 комбинированных порта 10/100/1000 Base-T/1000 Base-X (SFP)

Downlink

2 порта 2.5/1.25 Гбит/с TurboGEPON (SFP)

Режимы портов

Дуплексный/полудуплексный режим 10/100/1000Mбит/c для электрических портов
Дуплексный режим 1/10Гбит/с для опт. портов

Параметры SFP PON¹

Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления - до 1:128²
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
Поддержка DDM:
- Digital RSSI
- Module Temperature
- Supply Voltage
- Laser Bias Current
- Tx Optical Power Output

Class B+

Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
Максимальная дальность действия – 20 км
Передатчик: 1490nm DFB Laser
- Data Rate: 2488Mb/s
- Average Launch Power +1,5..+5 dBm
- Spectral Line Width-20 dB 1.0 nm
Приемник: 1310nm APD/TIA Detector/Amplifier
- Data Rate: 1244Mb/s
- Receiver Sensitivity -28 dBm
- Receiver Optical Overload -8 dBm

Class C++

Соответствует ITU-T G.984.2, FSAN Class C+, SFF-8472
Максимальная дальность действия – 60 км
Передатчик: 1490nm DFB Laser
- Data Rate: 2488Mb/s
- Average Launch Power +7..+10 dBm
- Spectral Line Width-20 dB 1.0 nm
Приемник: 1310nm APD/TIA Detector/Amplifier
- Data Rate: 1244Mb/s
- Receiver Sensitivity -32 dBm
- Receiver Optical Overload -12 dBm
- Receiver Burst Mode Dynamic Range 20 dB

Процессор

Тактовая частота процессора - 800МГц
Количество ядер - 1
Оперативная память - DDR2 SDRAM 256 МБ 320 МГц
Энергонезависимая память - 2х32 МБ SPI Flash

Общие параметры

Напряжение питания¹:
- 220 В (150-250 В) AC, 50 Гц
- 48 В (-36..-72 В) DC
Потребляемая мощность не более 30 Вт
Рабочий диапазон температур: от +5° до 40°C
Относительная влажность до 80%
Габариты: с установленным блоком питания: 430х44х258 мм, 19'’ конструктив, типоразмер 1U

Соответствует стандартам

IEEE 802.3ah Ethernet in the First Mile
IEEE 802.3i 10BASE-T Ethernet
IEEE 802.3u 100BASE-T Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 NWay auto-negotiation
IEEE 802.3x Full Duplex and flow control
IEEE 802.3ad Link aggregation
IEEE 802.1p Protocol for Traffic Prioritization
IEEE 802.1Q Virtual LANs
IEEE 802.1ad Provider Bridges (Q-in-Q)
IEEE 802.1v VLAN Classification by Protocol and Port
IEEE 802.3ac VLAN tagging
IEEE 802.1d MAC bridges
IEEE 802.1x Port Based Network Access Control

Функциональные возможности

MAC address learning/aging
Ограничение количества MAC-адресов
Обработка неизвестных МАС-адресов
Ограничение широковещательного трафика
Ограничение многоадресного трафика
Количество multicast групп до 2000
Поддержка QinQ в соответствии с IEEE 802.1ad
Поддержка IGMP Proxy
Поддержка IGMP Snooping
Поддержка функции быстрого переключения программ TV (IGMP fast leave)
Изоляция портов, изоляция портов в пределах одной VLAN
STP, RSTP, MSTP

Управление и мониторинг

Управление/мониторинг: WEB, CLI, SNMP
Ограничение доступа: по паролю, IP-адресу

¹ Параметр определяется при заказе

² Для версии ПО 3.14.1 и выше
