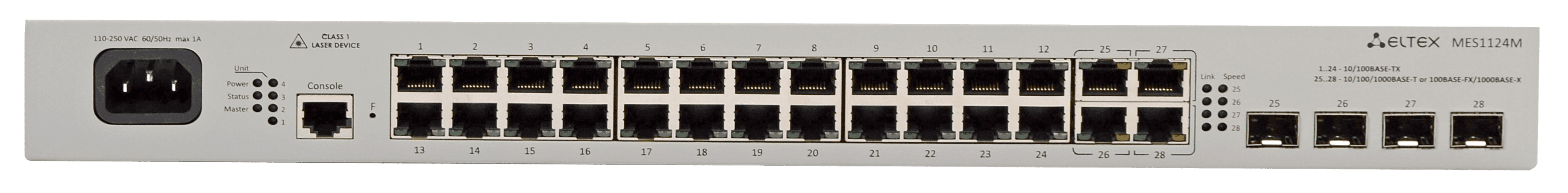

Коммутатор доступа MES1124M

Коммутатор уровня L2;
24 порта 10/100 Base-T (RJ-45);
4 порта 10/100/1000 Base-T/1000 Base-X (SFP)/100BASE-FX Combo;
Консольный порт RS-232/RJ-45

Ключевые особенности

Расширенные функции L2
Поддержка стекирования
Поддержка Multicast (IGMP Snooping, MVR)
Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)
Эффективная защита от скачков напряжения питания - до 6 кВ, вызванного грозовыми разрядами
Возможность питания AC и DC

Управляемый коммутатор доступа подключает конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Fast и Gigabit Ethernet. Функциональные возможности устройства обеспечивают физическое стекирование, поддержку виртуальных локальных сетей, многоадресных групп рассылки и расширенные функции безопасности.

Интерфейсы

24 х 10/100 Base-T (RJ-45)
4 x 10/100/1000 Base-T/1000 Base-X (SFP)/100 Base-FX Combo
Консольный порт RS-232 (RJ-45)

Производительность

Пропускная способность - 12,8 Гбит/с
Производительность на пакетах длиной 64 байта¹ - 9 MPPS
Объем буферной памяти - 1 Мбайт
Объем ОЗУ (DDR2) - 128 Мбайт
Объем ПЗУ (SPI Flash) - 16 Мбайт
Таблица MAC-адресов - 16384
Количество активных VLAN - 4094
Количество групп L2 Multicast (IGMP Snooping) - 1000
Количество правил SQinQ - 168 (ingress) / 96 (egress)
Таблица ACL - 248
Link Aggregation Groups (LAG) - 16, до 8 портов в одном LAG
Качество обслуживания QoS - 4 выходных очереди на порт
Размер Jumbo-фрейма - максимальный размер пакетов 10240 байт
Стекирование - 3

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (Port mirroring)
Функция зеркалирования VLAN

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов глобально и для каждой VLAN
Статические записи MAC (Static MAC Entries)
Отслеживание событий MAC change на портах
Отслеживание событий MAC flapping на портах

Поддержка VLAN

Поддержка Voice VLAN
Поддержка IEEE 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Mullticast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе порта/хоста
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querier
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка STP BPDU Guard
Поддержка BPDU Filtering
Поддержка Spanning Tree Fast Link option
Поддержка Layer 2 Protocol Tunneling
Поддержка Private VLAN
Поддержка ERPS (G.8032v2)
Поддержка EAPS
Поддержка Loopback Detection (LBD) на основе VLAN
Изоляция портов
Поддержка Flex Link (Dual homing)
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

DHCP snooping
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection (Protection)
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
Проверка подлинности по портам на основе IEEE 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Защита от несанкционированных DHCP-серверов
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI
PPPoE Intermidiate agent
Выбор алгоритма работы SSH-сервера

Списки управления доступом ACL

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
Поддержка режима ACL-ONLY с увеличенным количеством ресурсов коммутатора под ACL
ACL на основе:
- Порта коммутатора
- Приоритета 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
- Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания IEEE 802.1p
Защита от широковещательного «шторма»
Управление полосой пропускания
Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
Три цвета маркировки
Классификация трафика на основании ACL
Назначение меток CoS/DSCP на основании ACL
Перемаркировка меток DSCP в CoS
Перемаркировка меток CoS в DSCP
Назначение VLAN на основании ACL
Назначение меток 802.1p, DSCP для протокола IGMP

ОАМ

IEEE 802.3ah, Ethernet OAM
Dying Gasp (только для MES1124М rev.B)
IEEE 802.1ag, Connectivity Fault Management (CFM)
IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP
Протокол SNMP
Интерфейс командной строки(CLI)
Web-интерфейс
Syslog
SNTP (Simple Network Time Protocol)
Traceroute
LLDP (802.1ab) + LLDP MED
Управление контролируемым доступом – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Сервер Telnet, сервер SSH
Клиент Telnet, клиент SSH
Поддержка макрокоманд
Журналирование вводимых команд по протоколу TACACS+
Системный журнал
Автоматическая настройка DHCP
DHCP Relay (Поддержка IPv4)
DHCP Option 12
DHCP Relay Option 82
Добавление тега PPPoE Circuit-ID
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPv6)
Поддержка статических маршрутов IPv4/IPv6 для сети управления
Поддержка двух версий файлов конфигурации

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Поддержка мониторинга загрузки CPU по задачам и по типу трафика
Мониторинг загрузки оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

MIB

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 3298 MIB для Diffserv
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP

Физические характеристики

Питание:
- 110-250 В AC, 40-50 Гц
- 36-72 В DC
Максимальная потребляемая мощность - 25 Вт
Рабочая температура окружающей среды - от -15° до +50° С
Температура хранения - от -40° до +70° С
Рабочая влажность - не более 80%
Охлаждение - пассивное
Исполнение - 19'', 1U
Габаритные размеры (ШxВxГ), мм - 430x44х160
Масса: 2,15 кг

Текущая версия ПО 1.1.48.13
